滾輪架的分類工作原理和技術參數

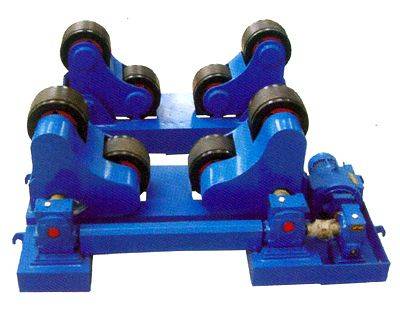

滾輪架是指借助焊件與主動滾輪間的摩擦力來帶動圓筒形（或圓錐形）焊件旋轉的裝置。自調式滾輪架自調式滾輪架適用于圓形筒體的焊接，可根據筒體大小自行調節，有多種規格可供用戶選擇，大噸位的可代為設計制造?？烧{式滾輪架可調式滾輪架有手動絲桿可調式、手動螺栓移位式和電動滑板移位式三種。通過調整滾輪的中心距，適用不同直徑筒體。
一、分類
該滾輪架系列由自調式、可調式、平車式、可傾斜式、防軸向竄動等多種形式。用于圓柱形筒體的焊接、拋光、襯膠及裝配等，自調節式滾輪架可根據筒體大小自行調節，可調式滾輪架可采用絲桿調節，螺釘分檔調節等，采用交流變頻器控制，線速度為數字顯示，先進可靠，本廠還可根據用戶需要設計定制各利類型的滾輪架。
二、工作原理
（1）滾輪架靠滾輪對的自由擺動，在規定的范圍內自動調節滾輪中心距，適用不同直徑的焊件，圓簡體焊件放置平穩；
（2）采用可控硅供電直流電動機驅動，無級調速，焊速范圍大，速度穩定；工時定額．材料消耗定額、刀具量具和工裝等的統計與匯總；
（3）適用性強，使用廣泛；
（4）采用組合式滾輪，鋼輪外包橡膠，傳動平穩，摩擦力大，壽命長；
（5）自調式滾輪架，滾輪對數多，對工件輪壓小，可避免工作表面產生冷作硬化。
三、結構特點
1.可根據焊件的重量、長度任意組合，使用方便、靈活；
2.在規定的范圍內自動調節滾輪中心距，適用不同直徑的焊件，圓筒體焊件放置 平穩；
3.可控硅供電直流電動機驅動，無級調速，焊速范圍大，速度穩定；
4.適用性強，使用廣泛；
5.組合式滾輪，鋼輪外包橡膠，傳動平穩，摩擦力大，壽命長；
6.對工件輪壓小，可避免工作表面產生冷作硬化。
四、技術參數
|
規格型號 |
最大承載重量 |
適應工件范圍 |
滾輪直徑和寬度 mm |
滾輪線速度 |
電機功率 |
調速方式 |
|
|
T |
kg |
mm |
橡膠輪 |
金屬輪 |
m/n |
K w |
電磁無級調速 |
|
ZT5 |
5000 |
200-2000 |
φ200×130 |
2×φ245×20 |
6-60 |
0.75 |
|
|
ZT10 |
10000 |
350-2800 |
φ250×90 |
2×φ245×20 |
6-60 |
1.1 |
|
|
ZT15 |
15000 |
350-2800 |
φ250×90 |
2×φ245×20 |
6-60 |
1.5 |
|
|
ZT20 |
20000 |
400-3500 |
φ300×120 |
2×φ295×30 |
6-60 |
2.2 |
|
|
ZT25 |
20000 |
400-3500 |
φ300×120 |
2×φ295×30 |
6-60 |
3.0 |
|
|
ZT30 |
30000 |
600-4000 |
φ370×120 |
2×φ365×40 |
6-60 |
4.0 |
|
|
ZT40 |
40000 |
600-4000 |
φ370×120 |
2×φ365×40 |
6-60 |
4.0 |
|
|
ZT60 |
60000 |
750-4800 |
φ400×120 |
2×φ395×50 |
6-60 |
5.5 |
|
|
ZT80 |
80000 |
850-5000 |
φ450×120 |
2×φ445×60 |
6-60 |
7.5 |
|
|
ZT100 |
100000 |
1000-5500 |
φ450×120 |
2×φ445×70 |
6-60 |
11 |
|
|
ZT150 |
150000 |
1100-5500 |
φ450×120 |
2×φ445×75 |
5.2-52 |
2×4 |
雙驅動同步 |
|
ZT200 |
200000 |
1200-6000 |
|
φ500×350 |
6-60 |
2×5.5 |
無級調速 |
